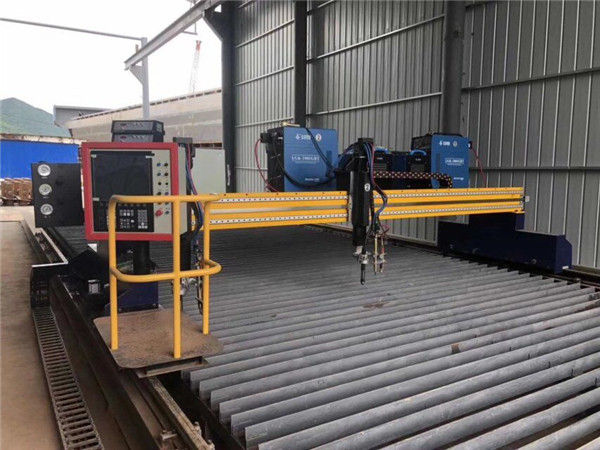

دستگاه برش پلاسما Gantry 3mx8m
اطلاعات پایه


مدل شماره: 3MX8M
برش گاز: اکسیژن + استیلن یا پروپان
سیستم CNC: CNC پکن را شروع کنید
موتور و درایور: Stepper & Nbsp؛ موتور و درایور
نرم افزار: نرم افزار Fastcam
دقت حرکت: 0.01 میلی متر در هر مرحله
درایو حالت: راهنمای خطی و دنده دنده
روش خنک کننده مشعل برش: خنک کننده هوا یا خنک کننده آب
جریان: 30-400A منبع برش پلاسما
زمان سرب: 7 روز
نرم افزار Nest: Fastcam
مشخصات: 3000X8000MM



امکانات


ساختار 1.Allwelded ، Y ، X ، محور رک و درایو راهنمای خطی ، محور Z با بلند کردن اتوماتیک برقی ، برای اطمینان از سرعت و کیفیت برش.
2. دستگاه با سیستم روانکاری ، سیستم استخراج بخار خودکار و ضد گرد و غبار. 3. تنظیم بسیار ساده است ، انواع گرافیک CAD را می توان مستقیماً توسط سیستم ما از طریق U- دیسک مطالعه کرد. نرم افزار می تواند به صورت خودکار گرافیک باشد.
رابط UDisk 4.Collocated و برش نرم افزار تبدیل خودکار کد برای طراحی CAD ، طراحی CAD می تواند از طریق دیسک U مستقیماً وارد برش شود.
5- نکات مربوط به هر عمل هر لحظه روی صفحه نمایش داده می شود ، بنابراین اپراتورها می توانند از سیستم ما بدون آموزش یا خواندن دستورالعمل ها استفاده کنند.
چراغ های نشانگر 6.Cococated برای نقاط مختلف. تشخیص بیماری فقط در یک نگاه مشخص است و تعمیر و نگهداری راحت و سریع است.
7. کلیدهای لازم برای کنترل حرکت در واگن مشعل وجود دارد ، بنابراین اپراتور می تواند به راحتی مشعل را به نقطه مناسب منتقل کند.
8.With نقطه شکست یا قطع برق ، عملکرد حافظه.

پارامتر


نام دستگاه برش CNC Gantry
مدل3000 × 6000 13000 × 6000 × 1A3000 × 6000 × 1 + 1A
انواع برشسوخت اکسیژنپلاسمااکسیژن و پلاسما
ساختارپیاده روی ، درایو دوتایی
مسیر و ریل راهنما را دنبال کنید3000 × 6000 میلی متر
اندازه برش موثر2400 4500 میلی متر
انتقالچرخ دستی های اصلی طولی و عرضی: چرخ دنده و ردیف چرخ دستی برده عرضی: کمربند فولادی
انتقال لولهعرضی: زنجیره کشیدن پلاستیک صنعتی.

طولی: قرقره های حلق آویز یا زنجیره کشیدن زمین

ضخامت برشفولاد خفیف 6-150 میلی متر



2-40 میلی متر فولاد خفیف ، SS ، برنج ، آلومینیوم و غیره (بستگی به ظرفیت پلاسما)اکسیژن 6-150 میلی متر؛

پلاسما: بستگی به ظرفیت پلاسما دارد.

مشعل شماره1 (2 گزینه است)1 (2 گزینه است)2
کنترل ارتفاع مشعل (THC)کنترل مشعل موتوری (CAP خودکار THC گزینه ای است)ولتاژ قوس خودکار THC



ولتاژ قوس خودکار THC برای برش پلاسما

کنترل مشعل موتوری برای برش سوخت های اکسی
